凸緣聯軸器（亦稱法蘭聯軸器）是利用螺栓聯接兩凸緣（法蘭）盤式半聯軸器，兩個半聯軸器分別用鍵與兩軸聯接，以實現兩軸聯接，傳遞轉矩和運動。凸緣聯軸器結構簡單，制造方便，成本較低，工作可靠，裝拆、維護均較簡便，傳遞轉矩較大，能保證兩軸具有較高的對中精度，一般常用于載荷平穩，高速或傳動精度要求較高的軸系傳動。凸緣聯軸器不具備徑向、軸向和角向補償性能，使用時如果不能保證被聯接兩軸對中精度，將會降低聯軸器的使用壽命、傳動精度和傳動效率，并引起振動和噪聲。凸緣上各螺栓根據傳遞轉矩的大小，可全部采用

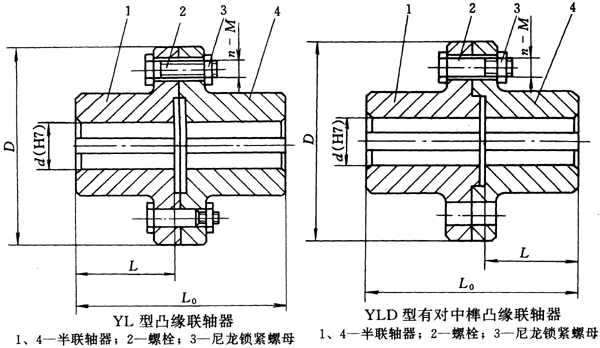

YL、YLD型凸緣聯軸器基本參數和主要尺寸（GB/T3843-86）/mm

型號	公稱轉矩T_n /N·m	許用轉速		軸孔直徑d(H7)		軸孔長度L		D	螺栓		L₀		質量 m/kg	轉動慣量I /kg·m²
		/r·min^-1							數量 n	直徑 M
		鐵	鋼	鐵	鋼	Y型	J、J₁型				Y型	J、J₁型
YL1 YLD1	10	8100	13000	10、11	10、11	25	22	71	3 （3）	M6	54	48	0.94	0.0018
				12、14	12、14	32	27				68	58
				16、18、19	16、18、19	42	30				88	64
				20	20、22	52	38				108	80
YL2 YLD2	16	7200	12000	12、14	12、14	32	27	80	4 （4）	M6	68	58	1.50	0.0035
				16、18、19	16、18、19	42	30				88	64
				20	20、22	52	38				108	80
YL3 YLD3	25	6400	10000	14	14	32	27	90	3 （3）	M8	68	58	1.99	0.0069
				16、18、19	16、18、19	42	30				88	64
				20、22	20、22、24	52	38				108	80
				—	25	62	44				128	92
YL4 YLD4	40	5700	9500	18、19	18、19	42	2.47	100	3 （3）	M8	88	64	2.47	0.0093
				20、22、24	20、22、24	52	38				108	80
				25	25、28	62	44				128	92
YL5 YLD5	63	5500	9000	22、24	22、24	52	38	105	4 （4）	M8	108	80	3.19	0.013
				25、28	25、28	62	44				128	92
				30	30、32	82	60				168	124
YL6 YLD6	100	5200	8000	24	24	52	38	110	4 （4）	M8	108	80	3.99	0.017
				25、28	25、28	62	44				128	92
				30、32	30、32、35	82	60				168	124
YL7 YLD7	160	4800	7600	28	28	62	44	120	4 （3）	M10	128	92	5.66	0.029
				30、32、35、 38	30、32、35、 38	82	60				168	124
				—	40	112	82				228	172
YL8 YLD8	250	4300	7000	32、35、38	32、35、38	82	60	130	4 （3）	M10	169	125	7.29	0.043
				40、42	40、42、45	112	84				229	173
YL9 YLD9	400	4100	6800	38	38	82	60	140	6 （3）	M10	169	125	9.53	0.064
				40、42、45、 48	40、42、45、 48	112	84				229	173
YL10 YLD10	630	3600	6000	45、48、50、 55	45、48、50、 55			160	6 （4）	M12			12.45	0.112
				—	60	142	107				289	219
YL11 YLD11	1000	3200	5300	50、55、56	50、55、56	112	84	180	8 （4）	M12	229	173	17.97	0.205
				60、63、65	60、63、65、 70	142	107				289	219
YL12 YLD12	1600	2900	4700	60、63、65、 70、71、75	60、63、65、 70、71、75			200	12 （6）	M12			30.62	0.443
				—	80	172	132				349	269	29.52	0.463
YL13 YLD13	2500	2600	4300	70、71、75	70、71、75	142	107	220	8 （6）	M16	289	219	35.58	0.646
				80、85	80、85						349	269
YL14 YLD14	4000	2300	4800	80、85、90、 95	80、85、90、 95	172	132	250	12 （8）	M16	350	270	57.13	1.353
				100	100、110	212	167				430	340
YL15 YLD15	6300	2000	3400	—	90、95	172	132	290	12 （6）	M20	350	270	89.59	2.845
				100、110、120	100、110、120、125	212	167				430	340
YL16 YLD16	10000	1800	3000	120、125	100、110、120、125			340	12 （6）	M24			119.57	5.271
				130	130、140	252	202				510	410
YL17 YLD17	14000	1600	2600	—	120、125	212	167	380	12 （6）	M24	430	340	171.71	9.139
				130、140、 150	130、140、150	252	202				510	410
				—	160	302	242				610	490
YL18 YLD18	20000	1400	2300	—	140、150	252	202	420	12 （6）	M30	510	410	263.83	17.883
				—	160、170、180	302	242				610	490
