方形絲桿升降機參數

發布時間：2016/8/27 9:08:16 來源：海洋傳動

方形絲桿升降機參數，方形絲桿升降機材質分為鋁合金，鑄鐵，不銹鋼，三種，外形表面處理可根據客戶要求多樣化，傳動性能具有噪音小，性能高，動力源廣泛功能多樣等特點

方形絲桿升降機參數及多臺組合

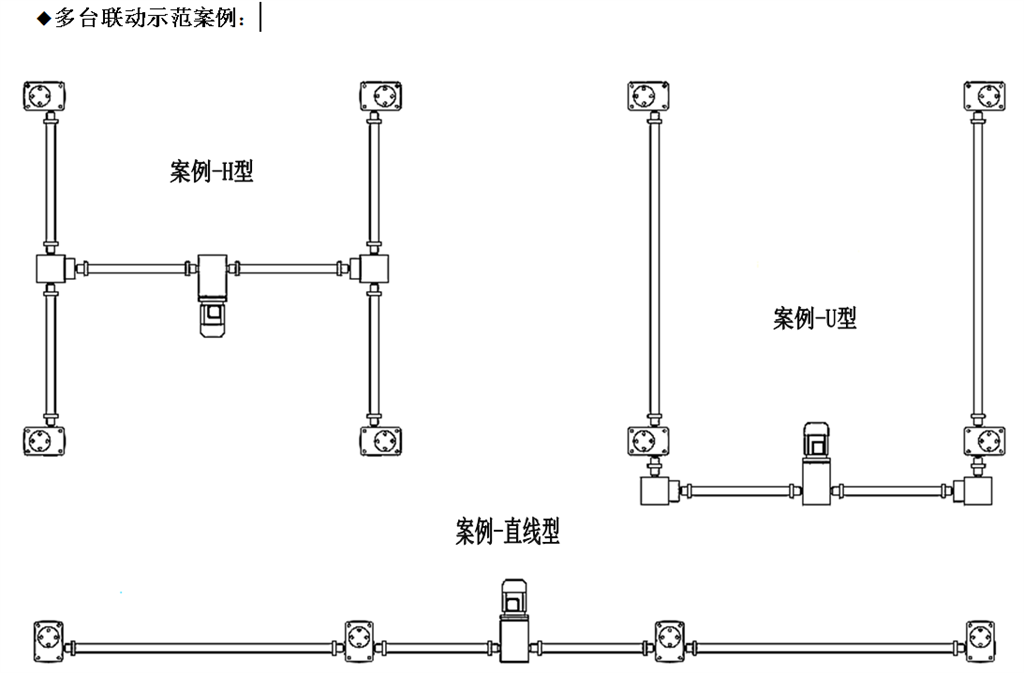

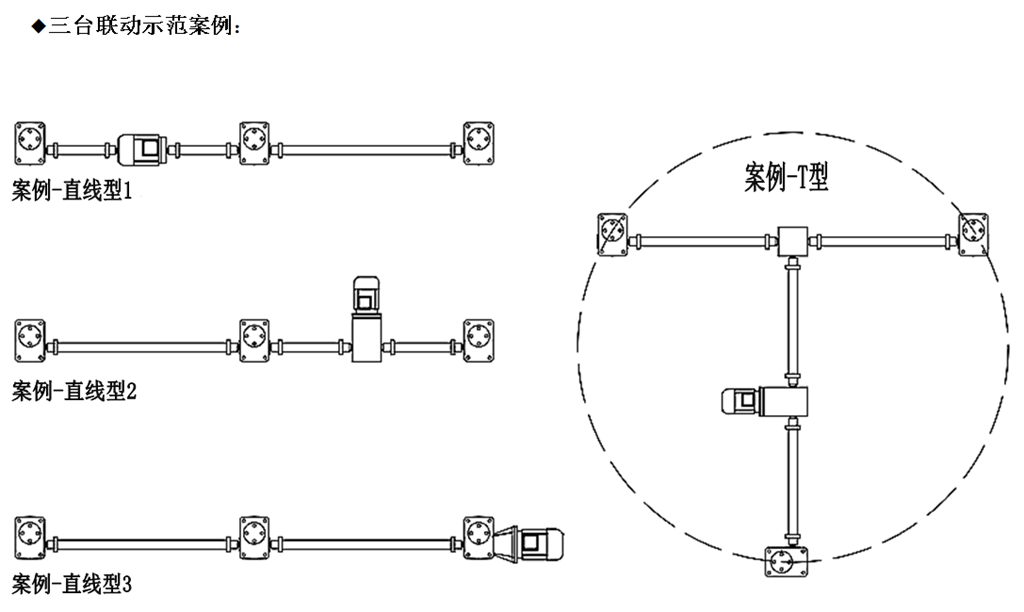

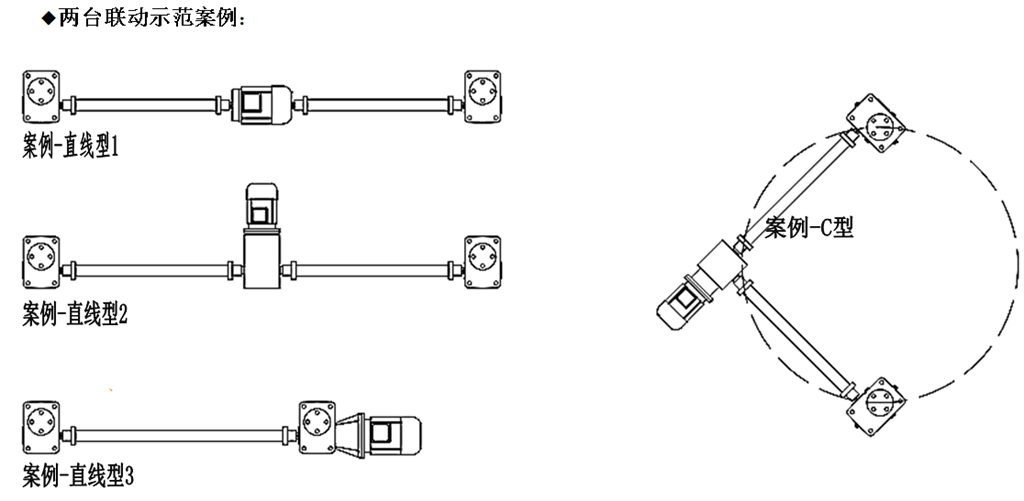

組合方式示意圖：

方形絲桿升降機參數，方形絲桿升降機材質分為鋁合金，鑄鐵，不銹鋼，三種，外形表面處理可根據客戶要求多樣化，傳動性能具有噪音小，性能高，動力源廣泛功能多樣等特點我們?yōu)樗∶朇S絲桿升降機

CS 系列蝸輪絲桿升降機（螺旋升降機）為放箱殼體，表面精密加工的獨特的外形結構，六面均可以精確定位，可以根據使用要求，按減速比不同有 N 型和 L 型可供選用，隨意拼裝組合，被歐洲人譽為 " 神奇的積木式魔塊 " 。絲桿有普通的梯形絲桿和滾珠絲桿兩種選擇，低速重載可選用梯形絲杠高速輕載則可以選用滾珠絲杠；產品提升能做到 2.5KN-500KN ；可以選用絲杠往復也可以選用螺母往復。應用于太陽能，食品，水利等多個行業。

CS方形蝸輪絲桿升降機形式、規格表示：

產品規格：

CS2.5-CS500共9種，提升依次為：2.5KN-500KN

傳動比：

N型——普通速比

L型——慢速速比

結構形式：

A型——絲杠作軸向移動，不旋轉；

B型——螺母作軸向移動，絲杠作旋轉運動。

絲杠頭部類型：

A型結構形式絲杠頭部為：1型（圓柱）2型（法蘭）3型（螺紋）4型（扁頭）5型（開口）共5種；

B型結構形式絲杠頭部為：1型（圓柱）O型（無接頭）共2種。

附加要求（可選）：

A型結構形式附加要求有：滾珠絲杠型（B）、帶防旋轉裝置（P）、帶防護罩（S）共3種；

B型結構形式附加要求有：滾珠絲杠型（B）、帶防護罩型（S）共2種。

CS 方形蝸輪絲桿升降機 主要性能參數表：

型號	單位	CS2.5	CS5	CS10	CS25	CS50	CS150	CS250	CS350	CS500
最大提升力	KN	2.5	5	10	25	50	150	250	350	500
最大拉負荷	KN	2.5	5	10	25	50	150	250	350	500
梯形絲杠規格①		14×4	18×4	20×4	30×6	40×7	60×9	80×10	100×10	120×14
普通速比		4:1	4:1	4:1	6:1	7:1	9:1	10:1	10:1	14:1
普通速比時每轉提升量	mm/r	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
慢速速比		16:1	16:1	16:1	24:1	28:1	36:1	40：1	40:1	56:1
慢速速比時每轉提升量	mm/r	0.25	0.25	.025	0.25	0.25	0.25	0.25	0.25	0.25
環境溫度20℃，負荷比20%hr時的最大驅動能力②	KW	0.18	0.3	0.5	1.2	2.3	5.1	10	15	22
環境溫度20℃，負荷比10%hr時的最大驅動能力②	KW	0.25	0.42	0.7	1.7	3.2	7.1	14	21	30
普通速比時的總效率	%	34	30	28	27	25	19	19	15	15
慢速速比時的總效率	%	24	23	21	19	18	14	14	11	11
絲杠額定效率	%	49	42.5	40	40	36.5	32.5	29	24	28
提升力量大時的絲桿轉矩	Nm	3.2	7.5	16	60	153	437	1390	2312	4100
驅動軸最大許用轉矩	Nm	1.5	3.4	7.1	18	38	93	240	340	570
機箱材料			AL		AL/QT			QT
不帶絲杠和保護管時的重量	Kg	0.6	1.2	2.1	6	17	32	57	85	160
每100mm提升絲杠重量	Kg	0.1	0.35	0.45	0.7	1.2	2	4.2	6.5	10.3
傳動時所需潤滑劑量	Kg	0.03	0.08	0.14	0.24	0.8	1.1	2.0	2.7	3.2
普通速比A型質量慣性矩③	kg c㎡	0.070	0.122	0.160	0.780	1.971	3.412	16.04	49.12	98.27
普通速比B型質量慣性矩③	kg c㎡	0.069	0.126	0.165	0.794	1.952	3.741	17.58	52.45	103.39
慢速速比A型質量慣性矩③	kg c㎡	0.045	0.088	0.115	0.558	1.371	2.628	12.35	37.05	72.62
慢速速比B型質量慣性矩③	kg c㎡	0.050	0.091	0.119	0.552	1.381	2.647	12.44	37.37	73.15
普通速比時的空載轉矩	Nm	0.06	0.10	0.26	0.36	0.76	1.90	2.84	3.24	3.96
慢速速比時的空載轉矩	Nm	0.04	0.8	0.16	0.26	0.54	1.20	1.94	2.20	2.84
